一、 【用途 Application】：

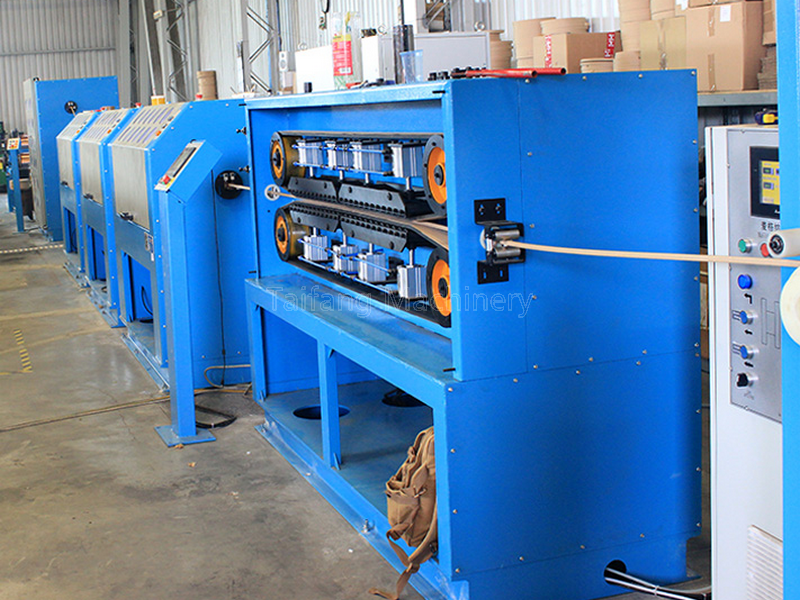

本設備是生產紙包線，薄膜線，NOMEX線等電磁線和換位導線的專用設備。紙包線是由無氧銅杆或電工圓鋁杆經一定規格的模具擠壓或拉絲的裸銅（鋁）線為線芯，外包單層或多層電纜紙、匝間絕緣紙，無紡布，雲母帶等絕緣帶狀材料的繞組線。成品線主要用於油浸式變壓器，電焊機，電磁鐵等繞組線圈。
二、【技術參數 Technique specifications】：
1、生產範圍：5-80mm2
2、線速範圍：1-12米/分
3、節距範圍：8-40mm
4、包紙層數：根據客戶要求要求
三、 【技術參數 Technique specifications】：
| 機器型號 | TF-250或300型雙層雙頭紙包機 | TF-250或300型多層雙頭紙包機 |
| 適用線徑 | φ0.6mm-φ80mm | φ0.6mm-φ80mm |
| 繞包層數 | 4層偏心式繞包（可按客戶要求） | 多層多頭偏心式繞包（可按客戶要求） |
| 繞包型式 | 片裝 | 片裝 |
| 帶盤外徑 | 外徑φ250-300mm；內孔φ52-76mm | 外徑φ250-300mm；內孔φ52-76mm |
| 包帶張力 | 彈簧機械張力 | 彈簧機械張力 |
| 放線盤徑 | φ630-800mm | φ630-800mm |
| 收線盤徑 | φ630-800mm | φ630-800mm |
| 繞包功率 | 二台1.5KW交流電機 | 多台1.5KW交流電機 |
| 引取功率 | 1.5KW減速電機 | 1.5KW減速電機 |
| 包帶轉速 | 1500-3000轉/分 | 1500-3000轉/分 |
| 收線裝置 | 磁粉張力收線 | 磁粉張力收線 |
| 控製方式 | PLC電腦控製 | PLC電腦控製 |
TAG: 臥式多層紙包機
