換位導線生產線-設備技術參數

一、單根線：

材料：銅(軟態:CPR1;CPR2;CPR3)

絕緣：縮醛120級、縮醛+自粘120級、聚脂亞胺+聚酰亞胺200級

厚度：1.1-3.15mm

寬度：3 12.5mm

規格/厚度：3:1-8:1     　

硬度等級：60-260N/mm²

漆膜厚度：0.08-0.18mm

薄膜饒包：NOMEX紙180級

二、換位導線

根數：5-83   　

高度：5.5-75mm

寬度：7-26mm

中心襯紙：0.1-0.3mm

換位節距：50-200mm

高度與寬度比：1:5-6:1

速度(節距數/分)：100 　

三、繞包組

臥式繞包組：每個繞包組8盤紙,換位導線最大尺寸80*30mm

紙盤外徑：500mm

紙盤孔徑：75mm

紙盤寬度：13-40mm

紙帶厚度：0.075-1.15mm

最大繞包轉速：500r/min

四、牽引

翻轉角度：90℃

最大牽引力：30KN

皮帶的有效長度：1500mm

最大出線速度：16m/min

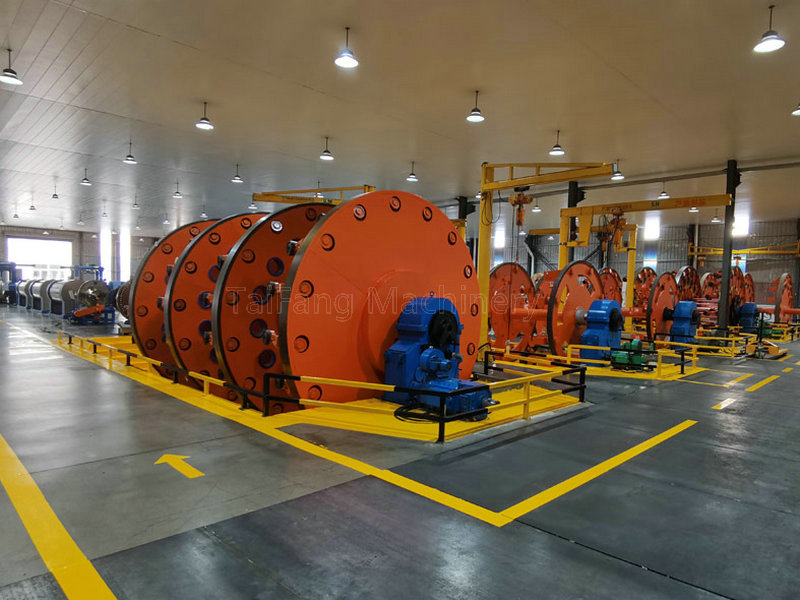

五、龍門收線

線盤直徑：1000-2200mm

適用線盤寬度：750-1700mm

適用電磁線規格：5-40mm

適用線盤重量：10000kg

收線速度：小於15m/min

排線精度：設定節距的1-2%
